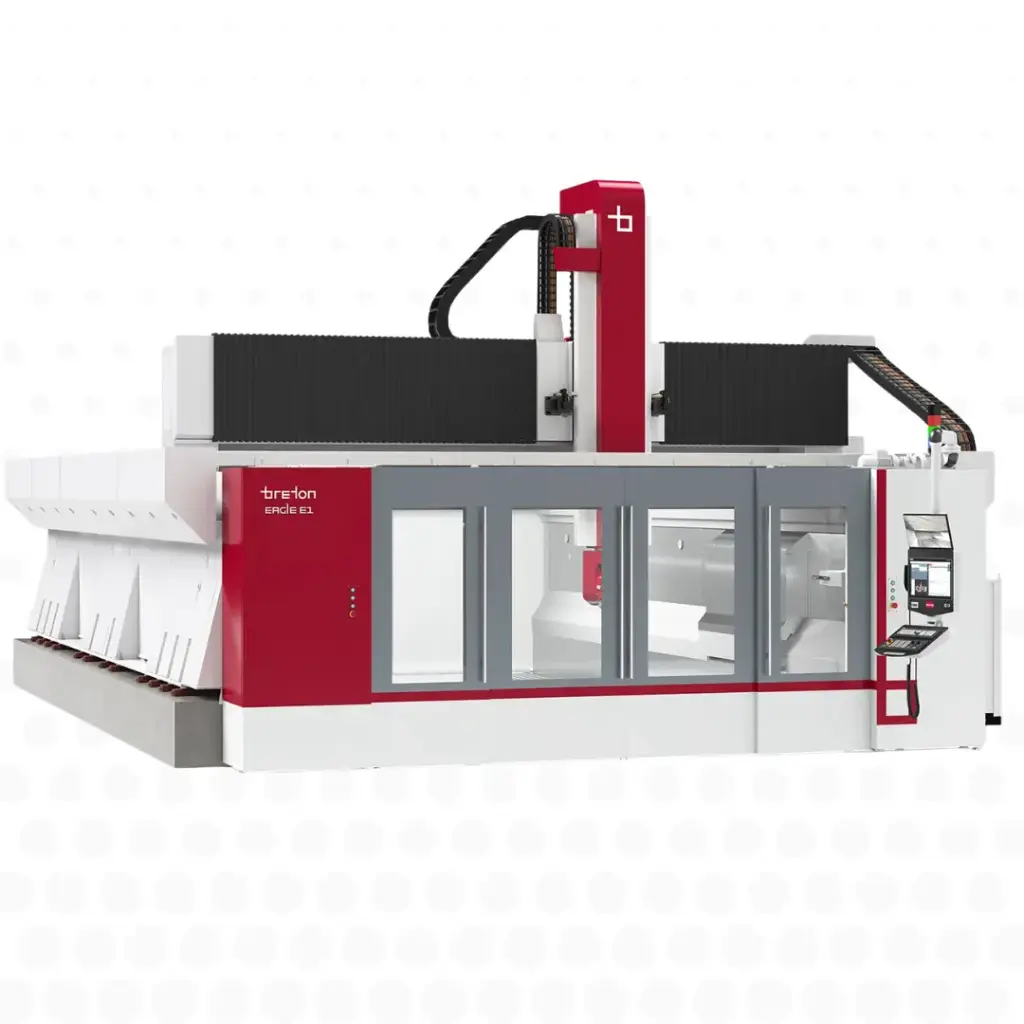

Eagle
Marque : BRETON
Caractéristiques :
Breton Eagle is a modular and versatile machining center designed for diverse applications, offering numerous options such as ultrasonic cutting and thickness control. Its adjustable dimensions include vertical strokes up to 2.5 m and column extensions exceeding 12 m. Engineered for wet or dry machining, it incorporates advanced protections against contaminants. The thermosymmetric design enhances thermal management, while the Hornet and Ghibli heads deliver performance tailored to precision and power requirements.
Centre d'usinage vertical à portique à 5 axes, dynamique et à structure modulaire
Le large éventail de combinaisons structurelles disponible permet d’avoir une configuration sur mesure en fonction des volumes de travail requis. L’équipement technique le rend idéal pour les usinages de précision à grande vitesse sur des éléments aux formes tridimensionnelles complexes en alliage léger, en résine ou en matériaux composites.
Têtes compatibles avec Eagle :
Ghibli
Ghibli HD
Hornet
Hornet, tête angulaire au design unique
Conçue avec un double décalage de l'axe du mandrin, la tête Hornet optimise l'accessibilité et la précision.
Grande modularité
Eagle est entièrement réalisé en acier électrosoudé et est dimensionné au moyen d'une analyse par éléments finis afin de réduire les vibrations et de limiter les torsions; ce choix permet de répondre à la demande de modularité dimensionnelle imposée par les utilisateurs de la machine, donnant la possibilité à Breton de personnaliser facilement le produit standard pour répondre aux demandes du marché.
Conception thermosymétrique
Eagle est un centre de travail à portique sur colonnes hautes, avec un axe vertical équilibré et utilisant des têtes à structure symétrique afin d'obtenir des dilatations thermiques constantes.
Le design thermosymétrique d'Eagle permet de réduire les déformations structurelles et de les corriger facilement via le logiciel. Les points où la chaleur est générée (comme la tête, l'axe A et l'électrobroche) sont refroidis afin de réduire le transfert de chaleur vers d'autres points de la structure.
Moteurs Dual Drive (à double entraînement)
Le chariot et la traverse sont équipés de moteurs à haut rendement à technologie
Dual Drive (à double entraînement). Cette solution garantit une force élevée pour les opérations les plus lourdes en utilisant la puissance des deux moteurs qui poussent au maximum dans la même direction. Pour les opérations de haute précision, la précharge est automatiquement augmentée pour atteindre le plus haut niveau de précision. Le système Dual Drive (à double entraînement) consomme moins d'énergie que les moteurs linéaires et ne nécessite pas de système de refroidissement dédiés.
Compatible avec la tête de coupe à ultrasons.
La tête de coupe à ultrasons permet de réaliser des coupes sur les matériaux en nid d'abeille sans déchirer ou ébrécher ces derniers. Cet outil se manipule comme un outil ordinaire et est en effet rangé dans le magasin d'outils standard.
Tête de contrôle usinage conique
Une tête de contrôle de l'usinage conique, gérée en automatique par la commande numérique, permet de vérifier la position réelle du trou sur la pièce avant d'effectuer l'usinage conique.
La tête détecte la position réelle des trous sur la pièce, au moyen d'un système physique ou d'un laser 3 points, afin d'établir leurs coordonnées exactes avant l'usinage conique. Par rapport à un cycle de palpage traditionnel, les temps et donc les coûts sont considérablement réduits.
Régénération de l'énergie au freinage
Il permet la régénération en ligne de l'énergie de freinage ; ainsi, aucune énergie n'est dissipée sur la résistance de freinage.
