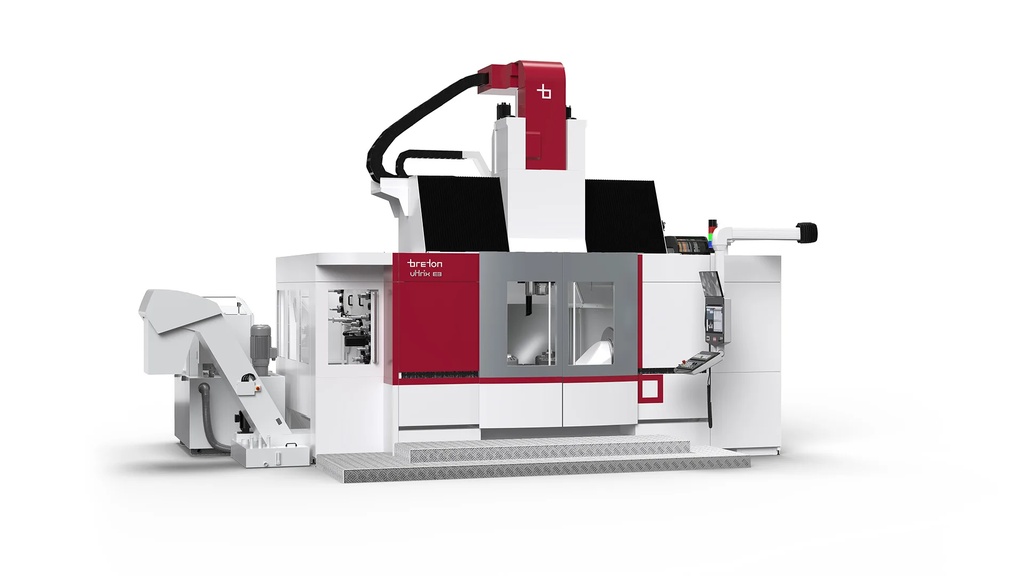

Ultrix
Marque : BRETON
Caractéristiques :
La série Breton Ultrix combine fraisage et tournage de pièces moyennes à grandes, en titane, acier ou composites, avec précision et efficacité. Dotée d'une table roto-basculante et d'une broche verticale, elle est idéale pour les moteurs aéronautiques. L'Ultrix E3, modèle phare, offre des courses jusqu’à 1700x1700x1000 mm. Avec chargement facilité, zone inox résistante, axes pressurisés et accès optimisé, elle garantit des opérations fluides et performantes. Les têtes d'angle à changement automatique assurent une flexibilité accrue.
Centre d'usinage vertical 5 axes à table roto-basculante monobloc pour le fraisage et le tournage.
Une base en Metalquartz robuste et stable et une barre de tournage dédiée permettent de réaliser une gamme complète d'opérations dans un seul centre d'usinage. Idéal pour les opérations de dégrossissage, semi-finition et finition sur les pièces en superalliage, acier, alliage léger ou matériaux composites.
Broches compatibles avec Ultrix :
Tables roto-basculantes avec moteurs torque
La machine dispose d'une série de tables roto-basculantes à hautes performances équipées de la technologie à entraînement direct.
Barre de tournage dédiée
Ultrix possède une barre de tournage verticale rigidement fixée à la structure verticale du coulisseau vertical, dont la position est contrôlée et qui, grâce à de puissants freins hydrauliques, peut être bloquée en tout point de sa course verticale.
Base en Metalquartz
La base est réalisée en Metalquartz pour assurer une rigidité et stabilité maximales, en procurant à l'opérateur la meilleure ergonomie et le meilleur confort d'utilisation pour un accès facile et sécurisé à la machine.
Maintenance optimisé
Optimisation de toute la zone des armoires électriques et de la maintenance. Les centrales d'huile hydraulique et pneumatiques ont été regroupées de manière ordonnée et compacte, en gardant à portée de vue tous les modules nécessaires au diagnostic et à la maintenance. Conçue pour être modulaire et évolutive, elle permet une éventuelle expansion future de la machine avec de nouveaux accessoires et/ou automatismes.
Changeur d'outil intégré dans la colonne ou magasin d'outils rotatif
Ultras peut intégrer différents types de magasins d'outils, tous parfaitement compatibles avec le nouveau changeur doutil rapide et compact. Cette solution, qui utilise une petite ouverture dans la colonne de la machine, permet de maintenir une rigidité maximale de la structure tout en ayant un large choix dans le positionnement du magasin d'outils.
Digital Twin
Breton Ultrix a été conçu en exploitant le potentiel du Digital Twin (jumeau numérique). Dans un environnement virtuel, toutes les caractéristiques de la machine ont été incluses afin d'obtenir une simulation réaliste et de vérifier son comportement dans les différents scénarios d'utilisation. Le résultat est une structure construite sur la base des simulations, ce qui a permis une optimisation ciblée et une augmentation des performances.
Zone de travail complètement fermée et revêtue d'acier inoxydable
Une machine propre dure beaucoup plus longtemps. C'est pourquoi la zone d'usinage est recouverte de panneaux modulaires en acier inoxydable qui sont non seulement faciles à nettoyer, mais qui restent pratiquement inchangés dans le temps, même lorsqu'ils sont continuellement exposés à la poussière et aux copeaux.
Versions de Ultrix
Tableau comparatif des versions
